Gdzie jest czujnik wału korbowego i jak go sprawdzić?

Silnik kręci, ale nie chce zapalić, gaśnie po rozgrzaniu albo nagle traci obroty? Jedną z przyczyn może być czujnik położenia wału korbowego, którego szukanie bez znajomości budowy konkretnego silnika bywa zaskakująco trudne. Wyjaśniam, gdzie najczęściej się znajduje, jak odróżnić go od czujnika wałka rozrządu, jak go sprawdzić i ile zwykle kosztuje naprawa.

Gdzie jest czujnik położenia wału korbowego w samochodzie

Czujnik położenia wału korbowego, oznaczany skrótem CKP, montuje się tak, aby odczytywał ruch specjalnego koła sygnałowego połączonego z wałem. Dlatego najczęściej trzeba go szukać w dolnej części silnika, blisko koła zamachowego, koła pasowego wału albo miejsca, w którym wał korbowy wychodzi z bloku.

W praktyce spotykam trzy główne lokalizacje:

• przy połączeniu silnika ze skrzynią biegów, gdzie czujnik odczytuje zęby koła zamachowego,
• z przodu silnika, w pobliżu dolnego koła pasowego wału korbowego,
• z boku lub z tyłu bloku silnika, często niedaleko mocowania filtra oleju.

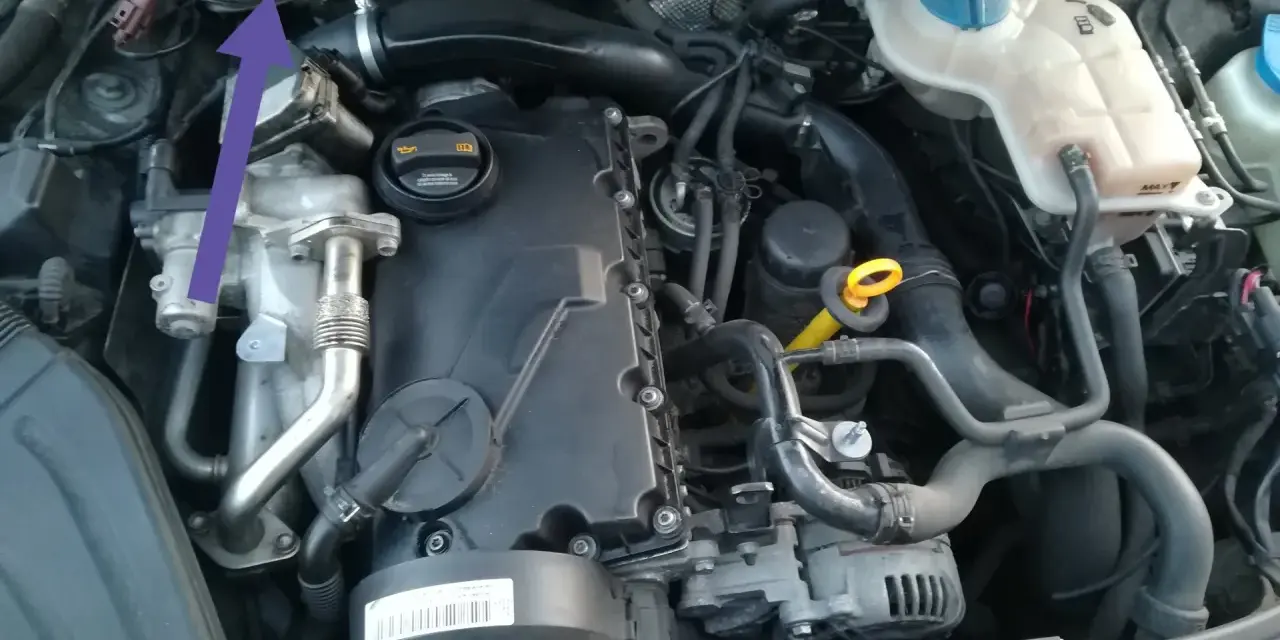

W niektórych jednostkach element jest dostępny od góry po demontażu obudowy filtra powietrza. W innych trzeba wejść pod samochód i zdjąć osłonę silnika. Właśnie dlatego odpowiedź na pytanie, gdzie znajduje się czujnik w konkretnym aucie, wymaga sprawdzenia wersji silnikowej, a nie tylko marki i modelu.

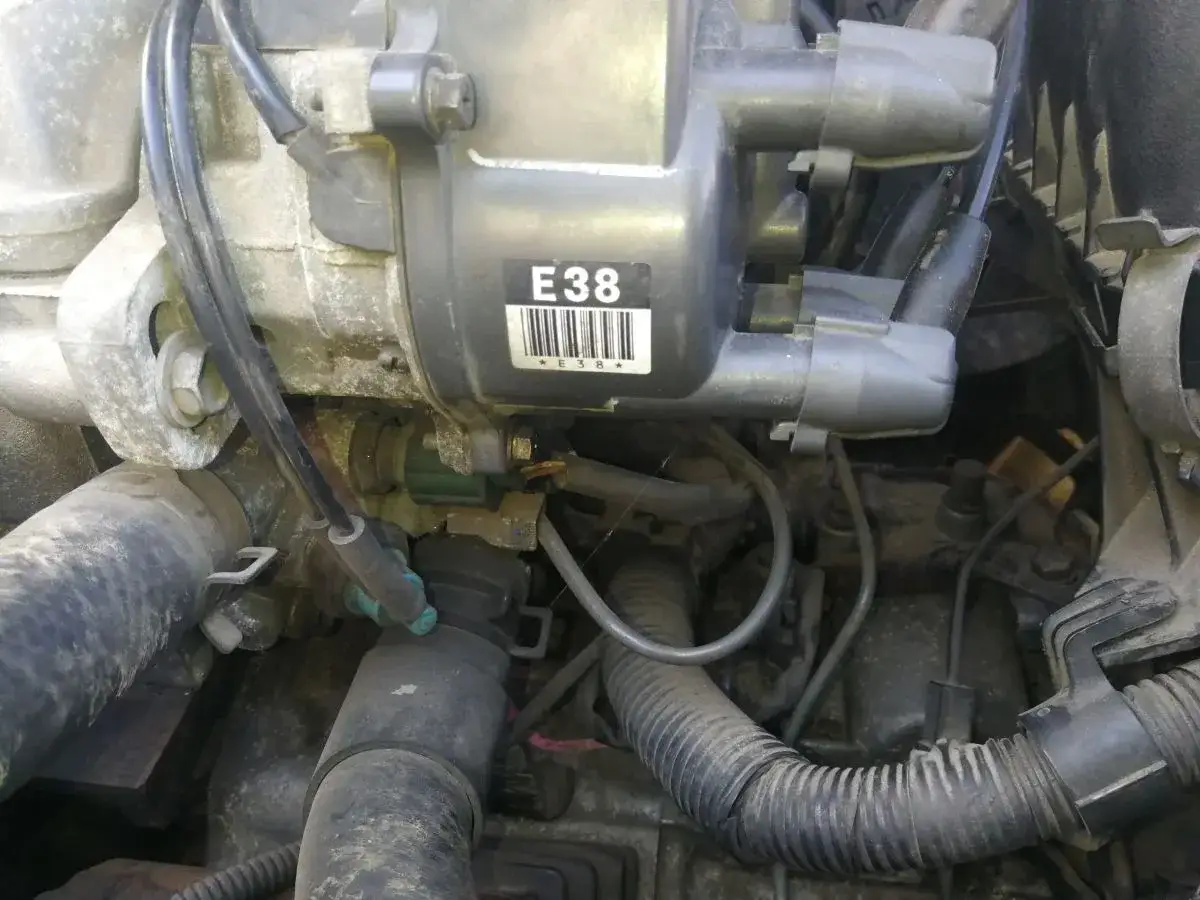

Jak wygląda ten element

Najczęściej jest to niewielki, podłużny element z plastikową obudową, przykręcony jedną śrubą do bloku lub obudowy skrzyni. Od czujnika odchodzi przewód zakończony wtyczką, a jego końcówka znajduje się bardzo blisko koła sygnałowego.

W Oplu Frontera lokalizacja może różnić się zależnie od generacji i silnika benzynowego lub Diesla. W wielu konstrukcjach trzeba sprawdzać okolice tyłu bloku i skrzyni, ale w innych czujnik znajduje się od strony przedniej, przy kole pasowym. Nie szukałbym go więc na ślepo. Najpewniejsze są oznaczenia silnika, instrukcja naprawcza albo zdjęcie identycznej jednostki.

Za co odpowiada czujnik i dlaczego jego miejsce ma znaczenie

Czujnik przekazuje sterownikowi silnika informację o położeniu i prędkości obrotowej wału korbowego. Na tej podstawie komputer ustala moment zapłonu, dawkę paliwa oraz synchronizuje pracę z czujnikiem wałka rozrządu.

Bez prawidłowego sygnału sterownik może nie wiedzieć, kiedy tłoki znajdują się w odpowiednim położeniu. W efekcie silnik może nie uruchomić wtrysku lub zapłonu, mimo że rozrusznik działa prawidłowo.

Lokalizacja przy kole zamachowym lub kole pasowym nie jest przypadkowa. Czujnik musi zachować niewielki, określony przez producenta odstęp od koła sygnałowego. Zbyt duża odległość, zabrudzenie opiłkami albo uszkodzone zęby mogą wywołać objawy podobne do awarii samego sensora.

Przeczytaj również: HEV, PHEV czy mHEV? Jak wybrać hybrydę do swoich tras

Czujnik wału a czujnik wałka rozrządu

Te dwa elementy bywają mylone, ponieważ pełnią podobne funkcje i często mają zbliżone wtyczki. Czujnik wału znajduje się zwykle nisko, przy kole zamachowym lub kole pasowym, natomiast czujnik wałka rozrządu montuje się w górnej części silnika, przy głowicy lub pokrywie rozrządu.

Jak znaleźć sensor bez demontowania połowy samochodu

Najpierw sprawdzam przebieg przewodu od wiązki silnika. Wtyczka czujnika często prowadzi do dolnej części bloku, a sam element jest przykręcony w miejscu skierowanym na koło sygnałowe. To prostsze niż szukanie niewielkiej obudowy wśród przewodów i wsporników.

1. Ustal kod lub pojemność silnika, ponieważ ten sam model auta mógł mieć kilka różnych jednostek.
2. Sprawdź, czy czujnik jest widoczny od góry, czy dostęp wymaga podniesienia samochodu.
3. Namierz przewód i wtyczkę, ale nie ciągnij za przewody, ponieważ przy starszych autach izolacja bywa krucha.
4. Porównaj położenie elementu ze schematem lub zdjęciem dla dokładnej wersji silnika.
5. Przed demontażem odłącz akumulator i poczekaj, aż silnik całkowicie ostygnie.

Jeżeli czujnik znajduje się przy skrzyni biegów, pomocne może być zdjęcie dolnej osłony silnika. Samochód musi stać wtedy stabilnie na podporach, a nie wyłącznie na podnośniku. Praca pod autem opartym tylko na lewarku jest niebezpieczna i nie daje żadnej przewagi nad wizytą w warsztacie.

Niektóre czujniki są zabrudzone olejem lub pyłem z tarczy sprzęgła. Delikatne oczyszczenie może pomóc w oględzinach, ale samo mycie nie naprawi uszkodzonego elementu, przerwanego przewodu ani problemu z kołem sygnałowym.

Jakie objawy wskazują na problem z czujnikiem wału

Najbardziej charakterystyczny jest brak rozruchu. Rozrusznik obraca silnik, lecz sterownik nie otrzymuje informacji o obrotach i nie uruchamia prawidłowo zapłonu lub wtrysku. Często pojawia się też sytuacja, w której auto odpala na zimno, a po rozgrzaniu gaśnie i ponownie uruchamia się dopiero po kilku minutach.

• silnik gaśnie podczas jazdy lub na biegu jałowym,
• rozruch trwa dłużej niż zwykle,
• obrotomierz nie wychyla się podczas kręcenia rozrusznikiem,
• pojawia się kontrolka silnika,
• silnik szarpie, traci moc albo pracuje nierówno,
• usterka nasila się po rozgrzaniu komory silnika.

Brak wskazania obrotów podczas rozruchu jest dla mnie cenną wskazówką, ale nie traktuję go jako ostatecznego dowodu. Winny może być również uszkodzony przewód, zaśniedziała wtyczka, słaba masa, problem z kołem sygnałowym albo sterownikiem silnika.

Jak sprawdzić czujnik przed zakupem nowego

Najprościej rozpocząć od odczytania błędów przez interfejs OBD. Kody P0335-P0339 dotyczą obwodu czujnika położenia wału, lecz wskazują na problem z sygnałem, a nie automatycznie na konieczność wymiany sensora.

Podczas diagnostyki trzeba sprawdzić kilka rzeczy:

• czy sterownik widzi obroty silnika podczas kręcenia rozrusznikiem,
• czy czujnik otrzymuje właściwe zasilanie i masę,
• czy przewody nie są przetarte albo stopione przy wydechu,
• czy wtyczka nie jest zaolejona lub skorodowana,
• czy odstęp od koła sygnałowego jest prawidłowy,
• czy koło sygnałowe nie ma wyłamanych lub zabrudzonych zębów.

Pomiar multimetrem ma sens tylko wtedy, gdy znamy typ czujnika i dane producenta. Czujnik indukcyjny można często ocenić pomiarem rezystancji, ale przy sensorze Halla ważniejsze są zasilanie i rzeczywisty przebieg sygnału. Pomiar „na przypadkowym zakresie” może prowadzić do błędnego wniosku, dlatego przy trudnej usterce lepszy jest oscyloskop lub tester z podglądem parametrów bieżących.

Wymiana, cena i błędy popełniane przy naprawie

Wymiana bywa szybka, jeśli element jest dobrze dostępny. W prostych konstrukcjach mechanik potrzebuje kilkunastu minut, ale przy czujniku schowanym za wspornikiem, rozrusznikiem lub osłoną skrzyni praca może potrwać znacznie dłużej.

Orientacyjnie sama część kosztuje 100-500 zł. Robocizna przy łatwym dostępie często zamyka się w kwocie 100-200 zł, natomiast trudniejsze przypadki mogą kosztować 300-400 zł lub więcej. Całkowity rachunek w popularnym aucie zwykle mieści się więc w granicach 200-900 zł, bez dodatkowej diagnostyki i ewentualnej naprawy wiązki.

Najczęstszy błąd polega na kupieniu najtańszego zamiennika bez sprawdzenia numeru OE, czyli numeru części przypisanego przez producenta. Drugi problem to wymiana sensora bez kontroli przewodu. Jeżeli nowy element działa tylko kilka dni, w pierwszej kolejności sprawdziłbym wiązkę, wtyczkę i temperaturę, przy której pojawia się usterka.

Po montażu warto skasować zapisany błąd, uruchomić silnik i sprawdzić parametry pracy. Sama kontrolka może zgasnąć dopiero po kilku cyklach jazdy, ale nie powinno się zakładać, że jej zniknięcie oznacza pełną naprawę.

Co sprawdzić zanim zamówisz czujnik do swojego auta

Najważniejsza odpowiedź brzmi: czujnika szukaj nisko przy wale korbowym, lecz dokładne miejsce zależy od silnika. W Oplu Frontera i innych starszych samochodach szczególnie istotne są stan przewodu, korozja złącza oraz dostęp do koła sygnałowego.

Jeżeli auto gaśnie po rozgrzaniu, nie odpala, a obrotomierz pozostaje nieruchomy podczas kręcenia, sensor CKP jest mocnym podejrzanym. Nie wymieniałbym go jednak w ciemno. Krótka diagnostyka zasilania, wiązki i odczytu obrotów często oszczędza pieniądze oraz pozwala uniknąć powrotu tej samej usterki po zamontowaniu nowej części.
